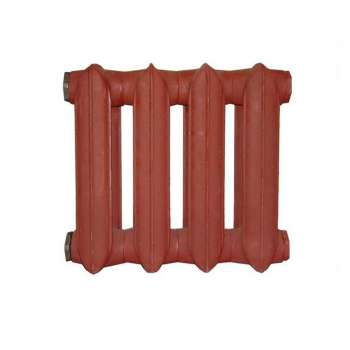

Чугунный радиатор МС-140 М1 300-1,2 ГОСТ 31311-2005 4-секции

1. Номинальный тепловой поток 1 секции – 0,106 кВт, (при t – 70 ° C, t теплоносителя – 90 °C, t окруж. среды — 20 °C) ;
2. Площадь поверхности нагрева одной секции ‒ 0,13 м кв.;
3. Объём теплоносителя в 1 секции – 1,1л;
4. Температура теплоносителя до 130°С;
5. Рабочее избыточное давление теплоносителя до 1,2Мпа;
6. Радиатор испытан гидравлическим давлением – 1,8МПа (18 кгс/ см²);
7. Габаритные размеры радиатора: семисекционного – 705 х 388 х 140 мм; четырехсекционного ‒ 414 х 388 х 140 мм;
8. Расстояние между центрами ниппельных отверстий ‒ 300±0,5 мм;
9. Резьба ниппельного отверстия – G 1 ¼
10. Комплектность пакета: 18 радиаторов семисекционных, 2 радиатора четырехсекционных (134 секции);
11. Габаритные размеры пакета – 770х770х1250 мм;
12. Вес пакета – 590 кг.

Установка производится из расчета 4-7 секций четыре кронштейна (два сверху, два снизу), более семи секций не рекомендуется, так как могут не выдержать ниппельные соединения. Максимальное количество секций в одной печи 12 штук, из расчета на каждые четыре секции 2 кронштейна.
