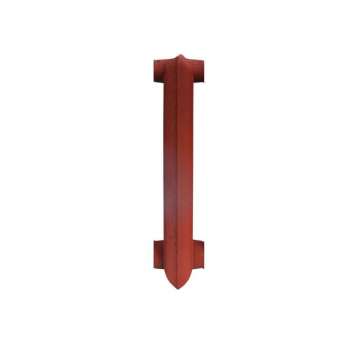

1. Номинальный тепловой поток 1 секции – 0,151 кВт, (при t – 70 ° C, t теплоносителя –
90 °C, t окруж. среды — 20 °C) ;
2. Площадь поверхности нагрева одной секции ‒ 0,2 м кв.;
3. Объём теплоносителя в 1 секции – 1,33л;
4. Температура теплоносителя до 130°С;
5. Рабочее избыточное давление теплоносителя до 1,2Мпа;
6. Радиатор испытан гидравлическим давлением – 1,8МПа (18 кгс/ см²);

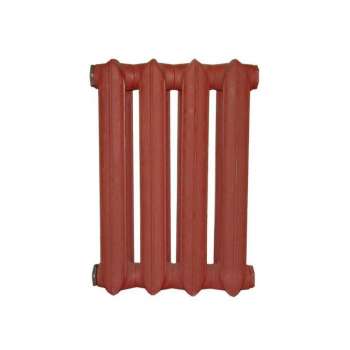

7. Габаритные размеры радиатора: семисекционного – 705 х 585 х 140 мм;
четырехсекционного ‒ 414 х 585 х 140 мм;
8. Расстояние между центрами ниппельных отверстий ‒ 500±0,5 мм;
9. Резьба ниппельного отверстия – G 1 ¼
10. Комплектность пакета: 10 радиаторов семисекционных, 1 радиатор
четырехсекционный (74 секции);
11. Габаритные размеры пакета – 590х760х1320 мм;
12. Вес пакета – 458 кг.
Установка производится из расчета 4-7 секций четыре кронштейна (два сверху, два снизу),
более семи секций не рекомендуется, так как могут не выдержать ниппельные соединения.
Максимальное количество секций в одной печи 10 штук, из расчета на каждые пять секций 2
кронштейна.
